ideálny pre vyššie horné skrinky s delenými čelami
integrované nastavenie BLUMOTION pre jemné a tiché zatváranie
minimálna vynaložená sila
plynulé zastavenie
integrovaný nastaviteľný obmedzovač uhla otvorenia
pevná poloha zdvih. mechanizmu a predného uchytenia
symetrický zdvihák
beznástrojová montáž
dva typy montáží zdvíhacieho mechanizmu
3D nastavenie oboch čiel
stredový záves, vrátane ochrany prstov
kompatibilný so SERVO-DRIVE
SERVO-DRIVE jednotku je nutné objednať samostatne


Upozornenie:
pri použití tretieho zdvíhacieho mechanizmu môže ukazovateľ výkonnosti a
tým aj hmotnosť čela vzrásť o 50%.
Uasymetrických čiel musí byť väčšie čelo hore.


Vzorec na výpočet

Symetrické čelá:
ukazovateľ výkonnosti = výška korpusu (mm) x hmotnosť čela vrátane úchytky (kg)
Asymetrické čelá:
teoretická výška korpusu = výška horného čela (mm)x 2 (vrátane škár)

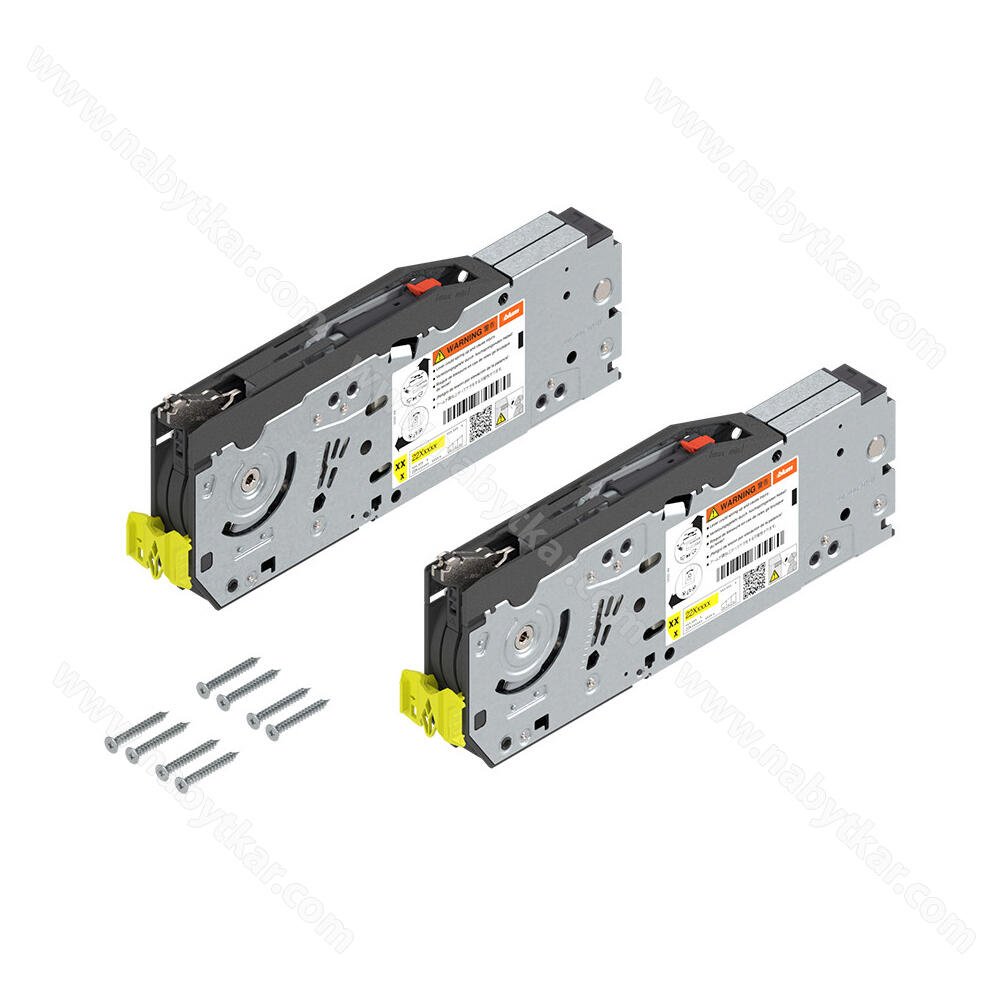

Rozsah dodávky:
2 x symetrické zdvíhacie mechanizmy vrátane detekcie polohy
8 x skrutka do drevotriesky o 4 x 35 mm
montážny návod


Parametre:
Značka: Blum
Typ: AVENTOS HF TOP zdvíhací mechanizmus
Výrobné číslo: 22F2800
Použitie: AVENTOS HF TOP
Prevedenie: ukazovateľ výkonnosti 10000 - 19300
Min. svetlá hĺbka korpusu (mm): 264
Výška korpusu (mm): 480 - 1200
Max. šírka korpusu (mm): 1800
Spôsob upevnenia: skrutky do drevotriesky
Materiál: oceľ
