TOP-STAYS SE, Stredná sila, V 240-600mm /DTC

STREDNÁ SILA

• uhol otvorenia 105⁰

• šírka skrinky do 1800mm

• výška skrinky: 240 - 600mm

• minimálna hĺbka skrinky: 125mm

• ľahko sa otvára a zostáva v akejkoľvek

požadovanej polohe

• tiché a plynulé zatváranie

• bočné, výškové a hĺbkové nastavenie

• montáž a demontáž bez náradia

Pre skrinky so šírkou nad 900 mm alebo pri indexe zaťaženia vyššom ako 1800 sa odporúča použiť 3 výklopy.
Pre skrinky so šírkou nad 1200 mm alebo pri indexe zaťaženia vyššom ako 2700 sa odporúčajú 4 výklopy.

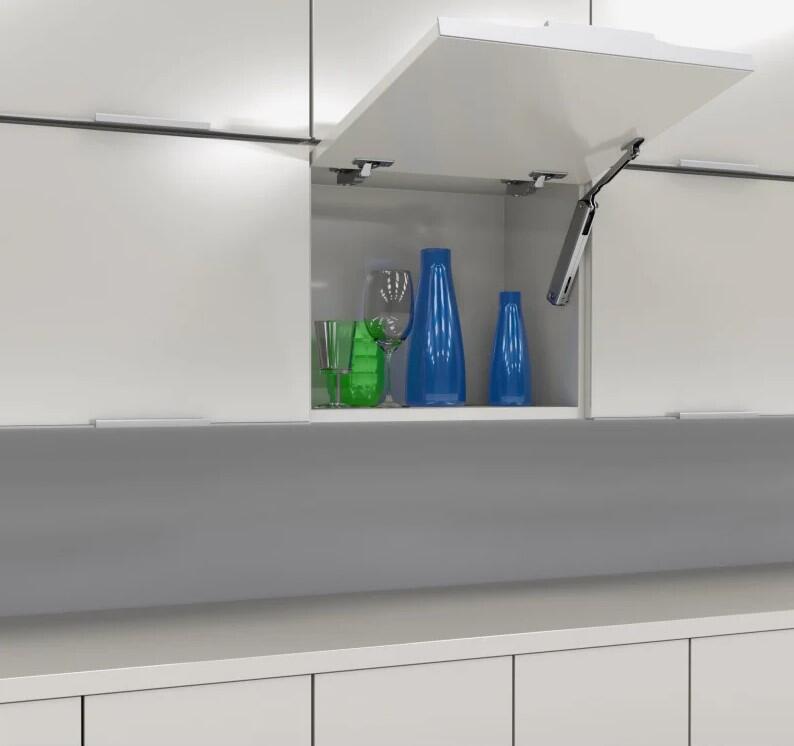

Zdvíhací mechanizmus série Top-Stays SE je najekonomickejšie a najkompaktnejšie riešenie spoločnosti DTC na zdvíhanie výklopných dvierok v kuchyni a inom korpusovom nábytku. Pri použití spolu s výklopmi s tlmeným dovieraním je séria SE ideálnou voľbou pre dvierka horných skriniek v akomkoľvek projekte.

Šírka dvierok až do 1800 mm.
Výška dvierok od 240 do 600 mm.
Minimálna hĺbka skrinky 125 mm.
Hrúbka dvierok 16–26 mm.
Uhol otvorenia 105°.
Vyrovnanie dvierok horizontálne, vertikálne aj do hĺbky pomocou výklopov.
Univerzálne – možná montáž na pravú aj ľavú stranu.

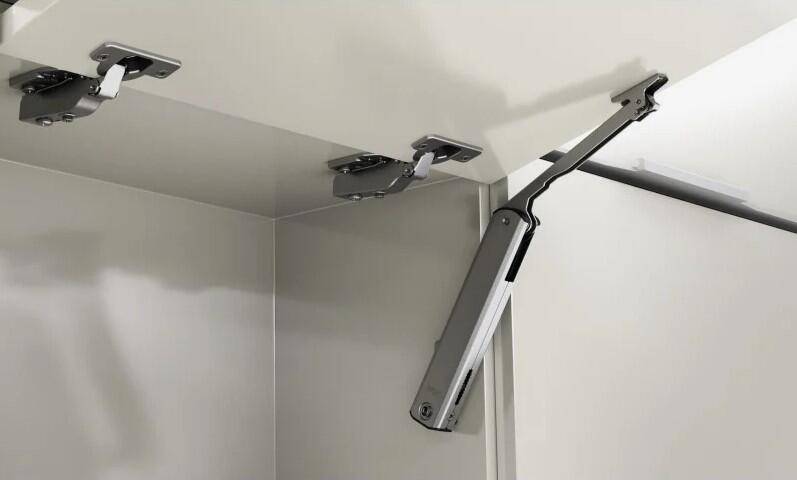

Ľahké otváranie vďaka premyslenej konštrukcii pružinového ramena, ktorá umožňuje dvierkam otvárať sa bez námahy a zostať otvorené v akejkoľvek polohe. Zabudované nastavenie sily na kompenzáciu veľkosti a hmotnosti dvierok.

Index zaťaženia LF = výška skrinky (mm) × (hmotnosť dvierok (kg) + 2× hmotnosť úchytky (kg)).
Pri montáži druhého zdvíhacieho mechanizmu sa index zaťaženia zdvojnásobuje.

Typ M: LF 500–1500, indikátor nastavenia sily tmavosivý.
