ZÁKLADNÁ SILA
• uhol otvorenia 1050
• šírka skrinky do 1800mm
• výška skrinky: 240 - 600mm
• minimálna hĺbka skrinky: 125mm
• ľahko sa otvára a zostáva v akejkoľvek
požadovanej polohe
• tiché a plynulé zatváranie
• bočné, výškové a hĺbkové nastavenie
• montáž a demontáž bez náradia
Pre skrinky so šírkou nad 900 mm alebo pri indexe zaťaženia vyššom ako 1800 sa odporúča použiť 3 výklopy.
Pre skrinky so šírkou nad 1200 mm alebo pri indexe zaťaženia vyššom ako 2700 sa odporúčajú 4 výklopy.

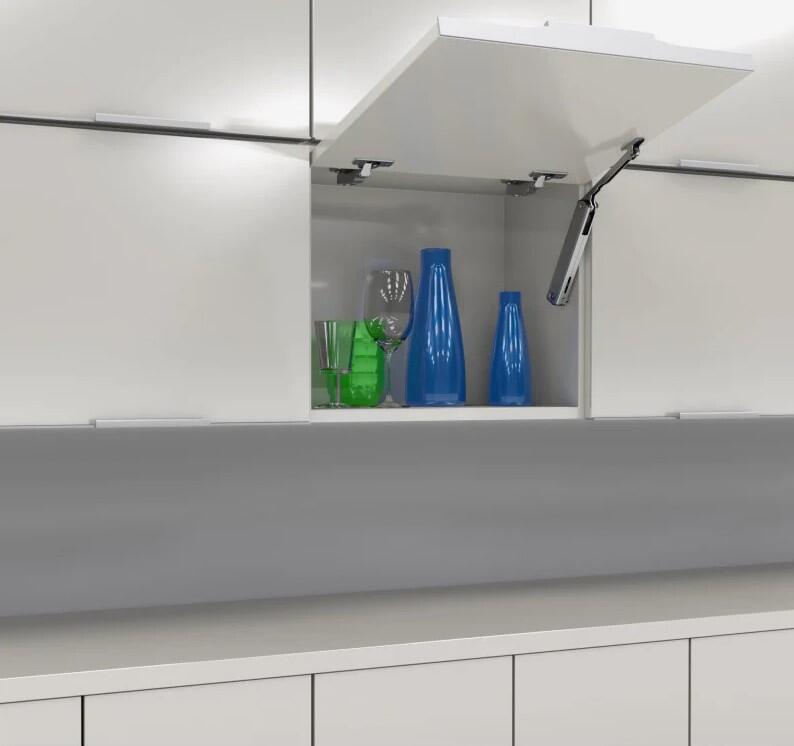

Zdvíhací mechanizmus série Top-Stays SE je najekonomickejšie a najkompaktnejšie riešenie spoločnosti DTC na zdvíhanie výklopných dvierok v kuchyni a inom korpusovom nábytku. Pri použití spolu s výklopmi s tlmeným dovieraním je séria SE ideálnou voľbou pre dvierka horných skriniek v akomkoľvek projekte.
Šírka dvierok až do 1800 mm.
Výška dvierok od 240 do 600 mm.
Minimálna hĺbka skrinky 125 mm.
Hrúbka dvierok 16–26 mm.
Uhol otvorenia 105°.
Vyrovnanie dvierok horizontálne, vertikálne aj do hĺbky pomocou výklopov.
Univerzálne – možná montáž na pravú aj ľavú stranu.

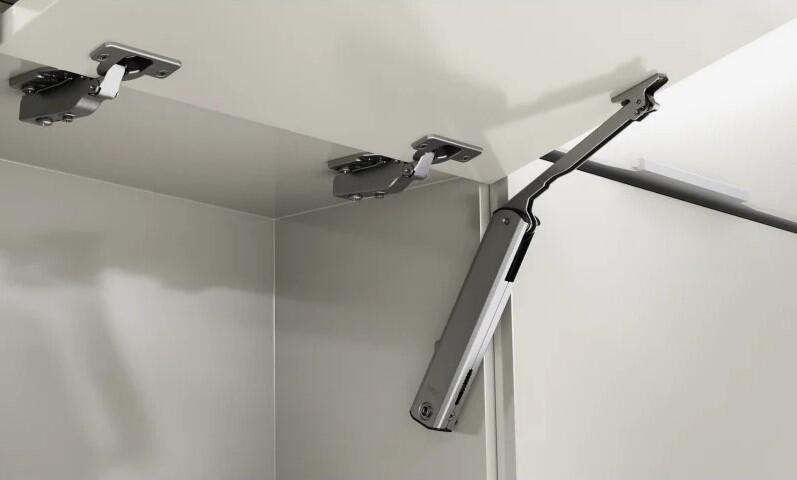

Ľahké otváranie vďaka premyslenej konštrukcii pružinového ramena, ktorá umožňuje dvierkam otvárať sa bez námahy a zostať otvorené v akejkoľvek polohe. Zabudované nastavenie sily na kompenzáciu veľkosti a hmotnosti dvierok.
Index zaťaženia LF = výška skrinky (mm) × (hmotnosť dvierok (kg) + 2× hmotnosť úchytky (kg)).Pri montáži druhého zdvíhacieho mechanizmu sa index zaťaženia zdvojnásobuje.
Typ L: LF 200–1000, indikátor nastavenia sily svetlosivý.
SK
